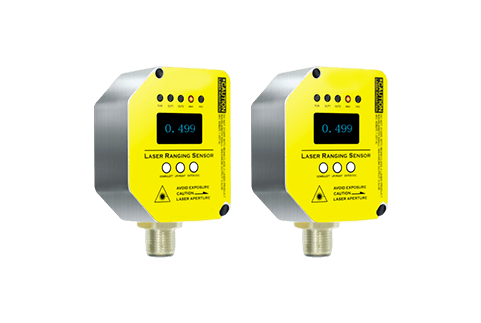

高频激光测距传感器选型与应用建议
高频激光测距传感器适合距离测量、位置判断、料位检测和自动化设备距离反馈，选型时重点看量程、重复精度、响应速度、输出方式和现场环境。
适合哪些工况
- 输送线距离判断和到位检测
- 料位、箱体深度或物料高度检测
- 行走设备、升降机构或机械位置反馈
选型前确认什么
- 确认最大检测距离、最小目标尺寸和目标反射特性
- 确认需要开关量、模拟量、RS485 或其他通讯方式
- 确认现场是否有粉尘、水汽、强光、振动或高温影响
哪些情况要谨慎
- 目标颜色、材质和表面光泽变化大时，需要关注回光稳定性
- 远距离检测不只看量程，也要看目标尺寸和安装角度
- 用于防撞或安全相关场景时，需要结合控制逻辑和安全要求确认
不确定这个产品是否适合现场？
把检测距离、目标物、现场环境发给我们，帮你初步判断是否适配。
详细参数与资料展开查看完整参数、尺寸图、接线图和应用图
产品详情
电子参数
| 供电电压 UV | DC 10V...30V |
| 残余纹波 | ≤ 5 V |
| 功耗 | ≤ 2.1W 4) |
| 初始化时间 | ≤ 250ms |
| 预热时间 | ≤ 10s |
| 外壳材料 | 铝合金（AL） 有机玻璃（PMMA） |
| 连接类型 | M12防水接头，引线 |
| 显示器 | OLED显示屏 |
| 重量 | 360g |
| 外壳防护等级 | IP65 |
| 防护等级 | III |
1) 极限值，反极性保护在具备短路保护的 电路中运行时：适合大 8 A.
2) 对于 TLS-xxxx：UV > 15 V.
3) 不得低于或超出 UV公差.
4) 无负荷.
性能参数
| 测量范围 | 0-5M ,0-10M,0-15M ,0-20M,0-30M ,50M,80M,100M,150M,200M |
| 测量物体 | 自然物体 |
| 分辨率 | 5-10mm |
| 精度 | ±2-3cm |
√ 量程可设置，最大30米
√ 数码管实时显示测量结果
√ LED状态显示
√ 电压模拟输出
√ 越限继电器输出(支持NPN/PNP)
√ 测量距离矫正
√ 基本参数设定
√ RS485接口，支持Modbus RTU协议.
| 频率 | 200Hz，100Hz，50Hz |
| 输出时间 | ≥ 4 ms 6) |
| 光源 | 红色激光 |
| 激光等级 | CLASS II |
| 典型光电尺寸距离（） | 15 mm x 15 mm (10 m) |
| 其他功能 | 可设置的滑动平均值：快/慢, 切换模式：距离对象 (DtO), 可示教、参数化和反转的数字输出, 可调节滞后现象, 示教式、可参数设置、可逆式模拟输出端, 多功能输入：激光关闭/外部示教/禁用, 关闭显示屏, 恢复出厂设置, 锁定用户操作界面 |
| 平均激光使用寿命（25℃ 时） | 100,000 h |
1) 对应于 1 σ.
2) 6% ... 90% 反射率.
3) 取决于设置的平均值形成方式：快/慢.
4) 90% 反射率.
5) 将物体从侧面引入测量范围.
6) 持续在测量范围内更改至物体的距离.
7) 波长：658 nm;
8)适合大功率：120 mW;
9)脉冲持续时间：2.5 ns;接触率：1/400.
接口参数
| 数字输出 | ||
| 数量 | 1 1) 2) 3) | |
| 类型<, /SPAN> | PNP，NPN可选择 | |
| 最大输出电流IA | ≤100 mA | |
| 模拟输出端 | ||
| 数量 | 1 | |
| 类型 | 电压/电流输出可选 | |
| 电压/电流 | 0V-10V/4mA-20mA,≤300Ω | |
| 分辨率 | 12bit | |
| 多功能输入(MF) | 1 x3) 4) | |
| 滞后 | 10mm...1000mm |
高频激光测距传感器常见问题
高频激光测距传感器适合测哪些距离？
适合做非接触距离判断、位置反馈和高度变化检测，具体量程要结合目标尺寸、反射率、安装角度和现场环境确认。
高频激光测距传感器接 PLC 要看哪些输出？
需要先确认 PLC 输入类型，再匹配开关量、模拟量、RS485 或其他通讯方式，避免信号类型不一致造成接线和调试问题。
高频激光测距传感器测量不稳定怎么办？
建议先检查目标表面反射、安装角度、环境光、粉尘水汽、电源和接地情况，再根据现场反馈判断是否需要调整型号或安装方式。
