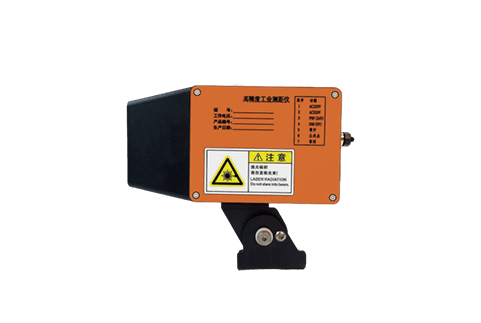

激光冷热金属传感器

HMD热金属检测器主要用于冶金工业系统中，通过对高温工件的检测，判断工件的运动位置，输出一控制用开关信号。 它具有以下特点： (1) 可在较恶劣的环境下工作(如高温、潮湿、水雾，粉尘等恶劣环境中)。 (2) 可长时间连续可靠工作。 (3) 本检测器为电源、控制器、输出一体化，安装方便。 灵 敏 度：顺时针旋转，由低到高; 保 护：直流输入极性保护，电平输出短路及过载保护; 操作角度：方位角任意调节，俯仰角±45°; 激光瞄准：根据用户要求 功能 电源电压 输出方式 连接件 参数 交流 直流 延时 触点 电平推挽输出 隔离 输入输出 共一个 输入输出 各一个 110V 220V 12V 24V 0～5 秒 常开 常闭 12V 24V 适合大隔离 电压27V 高 低 高 低 代号 1 2 3 4 S Z A B C D G 1 2 外壳形式 带冷却、冷却 工作电源 DC12V、DC24V、A110CV、A220CV；±10%额定电压值 工作温度 -25℃～+70℃；有风冷、水冷时 -25℃～+120℃ 检测温度 550℃～1400℃（普通型）；300℃～1400℃（低温型） 检测距离 0.2m～8m 指 示 灯 接通电源指示：绿LED亮；有信号工作指示：红LED亮 输出 形式 接 点（Z） 接点容量：AC250V/5A；DC30V/5A 电 平 12V 高电平（A） 有信号，对地高电平12V；负载电流100mA（推挽输出） 低电平（B） 有信号，对地低电平 0V；负载电流100mA（推挽输出） 24V 高电平（C） 有信号，对地高电平24V；负载电流100mA（推挽输出） 低电平（D） 有信号，对地低电平 0V；负载电流100mA（推挽输出） 光隔离（G） 适合大输入工作电压≤DC27V，负载电流100mA 延 时（S） 0～5秒 自 检 由外部开关控制 视场角度 安装距离1m时，视场范围为φ170mm 连 接 件 一个 功 耗 ≤5W 绝缘电阻 ≥20MΩ（当DC500V时） 响应时间 接点＜20ms；电平与隔离＜2ms 灵 敏 度 瞬时针旋转，由低到高 保 护 直流输入极性保护，电平输出短路及过载保护 操作角度 方位角任意调节，俯仰角±45°; 激光瞄准 根据用户要求，可加装红色激光瞄准装置，便于安装调整 ■ 视场角度： 本检测器在现场安装时，可根据视场范围，还料品种来设置距离，用目测法对准。 HMD热金属检测器均有一定的视场范围，对于任何一种HMD均应有保证被测物体移动范围在HMD的视场内。 HMD检测视场范围和设置距离参照表如下图，视场范围如有特殊要求，可定制。 ■ 光 栏： 为了使HMD能适合各种条件工作，配有四种光栏板(Φ2、Φ4、Φ8、Φ16)，可用来改变视场范围的大小。 ■ 冷却接口： 冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。 ■ 吹扫接口： 检测器视场内水汽、烟尘时，检测器灵敏度降低，设置时应尽量注意。为了防止这种现象，防尘筒的吹扫口应加上0.3MPa压缩空气。 ■ 配 线： a、从检测器到电气室的电缆应尽量使用屏蔽电缆。 b、检测器到控制室连接的电缆，要在200m以内，不可过长。 c、电缆经过较高温度区时须采取安全防护措施。 ■ 电平输出： 电平输出采用NPN / PNP晶体管推挽输出，如图10所示，但同一时刻只能接一种负载。 电平输出的负载允许有两种形式：阻性负荷和感性负荷。能提供的适合大负载电流为100mA。 ■ 接点输出： 冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。 接点输出的输出级为继电器的接点，使用时间注意，不要让负荷的适合大工作电流超过接点容量所允许的电流量，负荷的功率也不得超过接点容量。 接点工作有两种方式：直流方式和交流方式。在两种方式下对负荷的性质未能加限制，可接入阻性负荷或感性负荷，但是这两种方式下使用上略有不同，如图11所示，是直流方式的接线法，图12是交流方式的接线法。 在直流方式使时，对于感性负载，应如图10虚线所示加接续流二检管，续流二级管选用0.5 A，三倍以上负载电压。 在交流方式工作时，对感性负载，应如图12中所示，加接R、C吸收电路。 标签：激光传感器,银联激光传感器,一清机,激光传感器怎么办理 -->

附图：/uploads/products/laser-hot-cold-metal-sensor-2.jpg、/uploads/products/laser-hot-cold-metal-sensor-3.png、/uploads/products/laser-hot-cold-metal-sensor-4.png、/uploads/products/laser-hot-cold-metal-sensor-5.png、/uploads/products/laser-hot-cold-metal-sensor-6.png

原始来源：https://laser.kenaiwo.com/index.php?c=category&id=19

主要技术参数：电源电压 输出方式 连接件 参数 交流 直流 延时 触点 电平推挽输出 隔离 输入输出 共一个 输入输出 各一个 110V 220V 12V 24V 0～5 秒 常开 常闭 12V 24V 适合大隔离 电压27V 高 低 高 低 代号 1 2 3 4 S Z A B C D G 1 2 外壳形式 带冷却、冷却 工作电源 DC12V、DC24V、A110CV、A220CV；±10%额定电压值 工作温度 -25℃～+70℃；有风冷、水冷时 -25℃～+120℃ 检测温度 550℃～1400℃（普通型）；300℃～1400℃（低温型） 检测距离 0.2m～8m 指 示 灯 接通电源指示：绿LED亮；有信号工作指示：红LED亮 输出 形式 接 点（Z） 接点容量：AC250V/5A；DC30V/5A 电 平 12V 高电平（A） 有信号，对地高电平12V；负载电流100mA（推挽输出） 低电平（B） 有信号，对地低电平 0V；负载电流100mA（推挽输出） 24V 高电平（C） 有信号，对地高电平24V；负载电流100mA（推挽输出） 低电平（D） 有信号，对地低电平 0V；负载电流100mA（推挽输出） 光隔离（G） 适合大输入工作电压≤DC27V，负载电流100mA 延 时（S） 0～5秒 自 检 由外部开关控制 视场角度 安装距离1m时，视场范围为φ170mm 连 接 件 一个 功 耗 ≤5W 绝缘电阻 ≥20MΩ（当DC500V时） 响应时间 接点＜20ms；电平与隔离＜2ms 灵 敏 度 瞬时针旋转，由低到高 保 护 直流输入极性保护，电平输出短路及过载保护 操作角度 方位角任意调节，俯仰角±45°; 激光瞄准 根据用户要求，可加装红色激光瞄准装置，便于安装调整 ■ 视场角度： 本检测器在现场安装时，可根据视场范围，还料品种来设置距离，用目测法对准。

HMD热金属检测器均有一定的视场范围，对于任何一种HMD均应有保证被测物体移动范围在HMD的视场内。HMD检测视场范围和设置距离参照表如下图，视场范围如有特殊要求，可定制。■ 光 栏： 为了使HMD能适合各种条件工作，配有四种光栏板(Φ2、Φ4、Φ8、Φ16)，可用来改变视场范围的大小。

■ 冷却接口： 冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。■ 吹扫接口： 检测器视场内水汽、烟尘时，检测器灵敏度降低，设置时应尽量注意。为了防止这种现象，防尘筒的吹扫口应加上0.3MPa压缩空气。■ 配 线： a、从检测器到电气室的电缆应尽量使用屏蔽电缆。

b、检测器到控制室连接的电缆，要在200m以内，不可过长。c、电缆经过较高温度区时须采取安全防护措施。■ 电平输出： 电平输出采用NPN / PNP晶体管推挽输出，如图10所示，但同一时刻只能接一种负载。电平输出的负载允许有两种形式：阻性负荷和感性负荷。能提供的适合大负载电流为100mA。

■ 接点输出： 冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。接点输出的输出级为继电器的接点，使用时间注意，不要让负荷的适合大工作电流超过接点容量所允许的电流量，负荷的功率也不得超过接点容量。接点工作有两种方式：直流方式和交流方式。

在两种方式下对负荷的性质未能加限制，可接入阻性负荷或感性负荷，但是这两种方式下使用上略有不同，如图11所示，是直流方式的接线法，图12是交流方式的接线法。在直流方式使时，对于感性负载，应如图10虚线所示加接续流二检管，续流二级管选用0.5 A，三倍以上负载电压。在交流方式工作时，对感性负载，应如图12中所示，加接R、C吸收电路。
